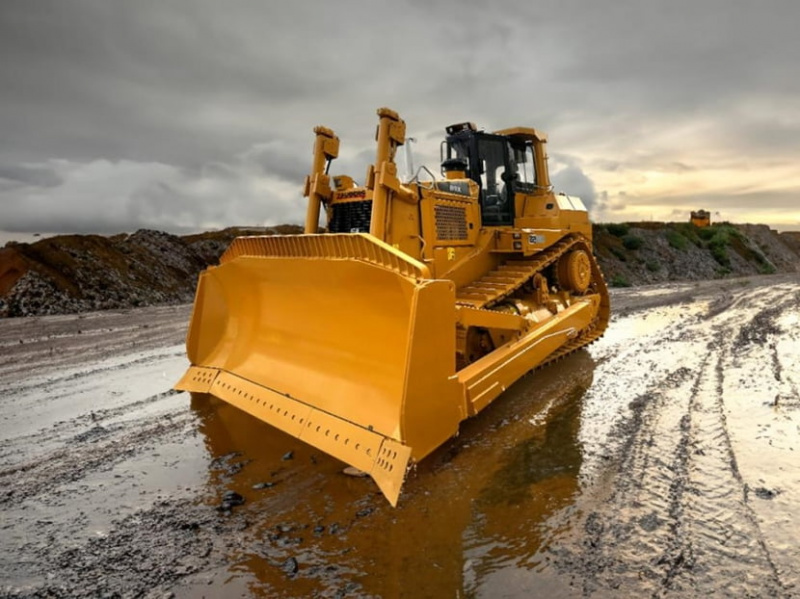

Виды отвалов для бульдозера

Основная функция отвала — разрыхление и выравнивание почвы (земли, песка, снега), очистка территории от камней, строительного мусора, а также укладка и уплотнение грунта.

Конструктивно отвал состоит из следующих элементов:

• лопата (щит) — основной рабочий элемент;
• рама — конструкция для крепления щита к бульдозеру;
• механизм поворота и подъема (привод) — обеспечивает подъем, опускание и изменение угла расположения отвала. Бывает 3 видов:

• гидравлический;
• механический;
• электромеханический

• опорные элементы — башмаки, колёса или скользящие подошвы.
• изнашиваемая кромка — нижняя часть щита, которая подлежит замене при износе.

Все детали отвала изготавливаются из высокопрочных металлов, что позволяет такому агрегату выдерживать огромные механические нагрузки и обеспечивает надежность и долговечность службы.

В зависимости от модели бульдозера и конкретных задач можно встретить разные виды отвалов. Расскажем о них подробнее.

Виды отвалов по функционалу

Универсальный отвал. Как видно из названия этот отвал чаще всего эксплуатируется на различных строительных и промышленных работах.

Рыхлительный отвал. Благодаря специальным зубьям легко разравнивает землю, песок и прочие сыпучие материалы.

Уплотняющий отвал. Легко справляется с задачей по уплотнению грунта.

Опрокидывающий отвал. Оборудован механизмом опрокидывания, который позволяет бульдозеру сбрасывать груз, не возвращаясь на точку выгрузки.

Управляемый отвал. За счет гидравлики может перемещаться в разных направлениях, что обеспечивает более точную планировку и управление материалами.

Виды отвалов по форме

Полусферический отвал

Благодаря конструкции, а именно наличию боковых щек, способен легко «вгрызаться» в грунт и перемещать большие массы материалов. Применяется на землеройных работах на разных типах грунта.

Сферический отвал

Имеет цилиндрическую форму с двумя боковыми и одной центральной секцией. Это позволяет ему успешно удерживать большие объемы сыпучих материалов, минимизируя потери при транспортировке. Незаменим при перемещении легких грузов на большие расстояния. Часто используется для загрузки бункеров (с эстакады), штабелирования сыпучих пород, планировки значительных площадей. Малоэффективен при работе с плотным грунтом.

Прямой отвал

Легко погружается на нужную глубину и часто применяется практически на любых дорожно-строительных и земляных работах, включая разработку легких каменистых грунтов.

Сигма-отвал

Разновидность отвалов со специальной формой боковых краев, которая предотвращает рассыпание материала. Отвал отлично зарекомендовал себя при работе с плотными суглинистыми и растительными грунтами. Однако он не предназначен для работ с рыхлыми и сухими материалами.

Виды отвалов по способу поворота

Неповоротный отвал

Может быть сферическим, полусферическим или прямым. За счет наличия боковых щек снижается потеря материала при транспортировке. Бывает дополнительно укомплектован решетками и щитами. Применяется для разработки немерзлых грунтов, включая легкие скальные породы. Прямой неповоротный отвал имеет более высокие показатели по тяге и мощности на режущей кромке, чем прямая поворотная модель.

Поворотный отвал

Конструктивно длиннее неповоротной модели, поэтому имеет меньшую удельная мощность. Лопата устанавливается на специальную L, U или C-образную раму, что позволяет поворачивать ее под углом. Часто применяются при работе с котлованами и траншеями, для создания насыпных сооружений, при уборке мусора и снега, а также при корчевании растительности.

Отвал с гидроперекосом

Механизм гидроперекоса устанавливается на прямые, полусферические и сферические модели. Регулировка перекоса осуществляется с использованием винтовой стяжки и гидроцилиндра отвала бульдозера. Используется для глубокого проникновения в грунт.

Шарнирно-сочлененный отвал

Разновидность поворотного отвала, которая имеет 6 позиций. Щит прикрепляется к раме с помощью шарниров. Углы установки могут изменяться как в продольном, так и в поперечном направлении. Такие отвалы применяются при планировочных работах в небольших объемах средствами малой механизации.

Спецотвалы

Кроме основных видов отвалов существуют еще специализированные модели, устанавливаемые на бульдозеры для выполнения задач только в конкретных областях.

Буферный отвал. Его лобовая часть усилена дополнительным листом и защищена резиновой подушкой. Используется в строительстве дорог и мостов, а также в работах, связанных с толканием скрейперов при их зарывании в почву.

Рекультивационный отвал. Имеет увеличенную длину и сложный профиль лобового листа с переменным радиусом кривизны. Применяется для удаления грунта и транспортировки его для загрузки в бурты (продолговатую насыпь для хранения овощей и корнеплодов в полевых условиях).

Торфяной отвал. Представляет собой удлиненный прямой отвал с уменьшенной высотой и механизмом перекоса, устанавливаемый на болотоходных моделях бульдозеров и тракторов. Позволяет распределять торф на полях.

Отвал для уборки мусора. Прямая модель с увеличенной длиной и кривизной поверхности щита, а также дополнительным защитным козырьком. Устанавливается на бульдозеры для перемещения твердых бытовых отходов и строительного мусора на свалках.

Угольный отвал. Имеет сферическую форму с увеличенной длиной и с гидравлическим механизмом перекоса. Используется в угледобывающей промышленности, а также для перемещения щепы в лесоперерабатывающей промышленности.

Отвал-корчеватель. Прямая модель, оснащенная зубьями на фронтальном листе. Предназначен для выкорчевывания из земли пней и извлечения больших камней с их перемещением на короткие расстояния. Применяется при очистке просек под линии электропередач, трубопроводы и для мелиорации земель.

Отвал для вырубки кустов. Данная модель V-образной формы. Лопата оснащена двумя острыми лезвиями, которые скользят над поверхностью земли, срезая стволы кустарников и молодых деревьев. Применяется для вырубки мелколесья под застройку.

В заключение

Подходить к выбору того или иного отвала для бульдозера следует в зависимости от поставленных задач. Правильно подобранная модель не только облегчает выполнение работ, но и существенно уменьшает нагрузку на бульдозер в процессе врезания в грунт. Что в свою очередь продлевает срок эксплуатации машины.

А для обеспечения надежной работы отвала ему необходимо регулярное техобслуживание: проверка, подтягивание всех соединений и креплений, осмотр и своевременная замена изношенных деталей.
